Trapezoidal sheet metal roof mounting kit Short profile 40cm - for 2 module

£37.99

*incl. 20% VAT., free delivery

|
Delivery Time 6-9 working days
IN STOCK
SKU
4252023116183
Product Image

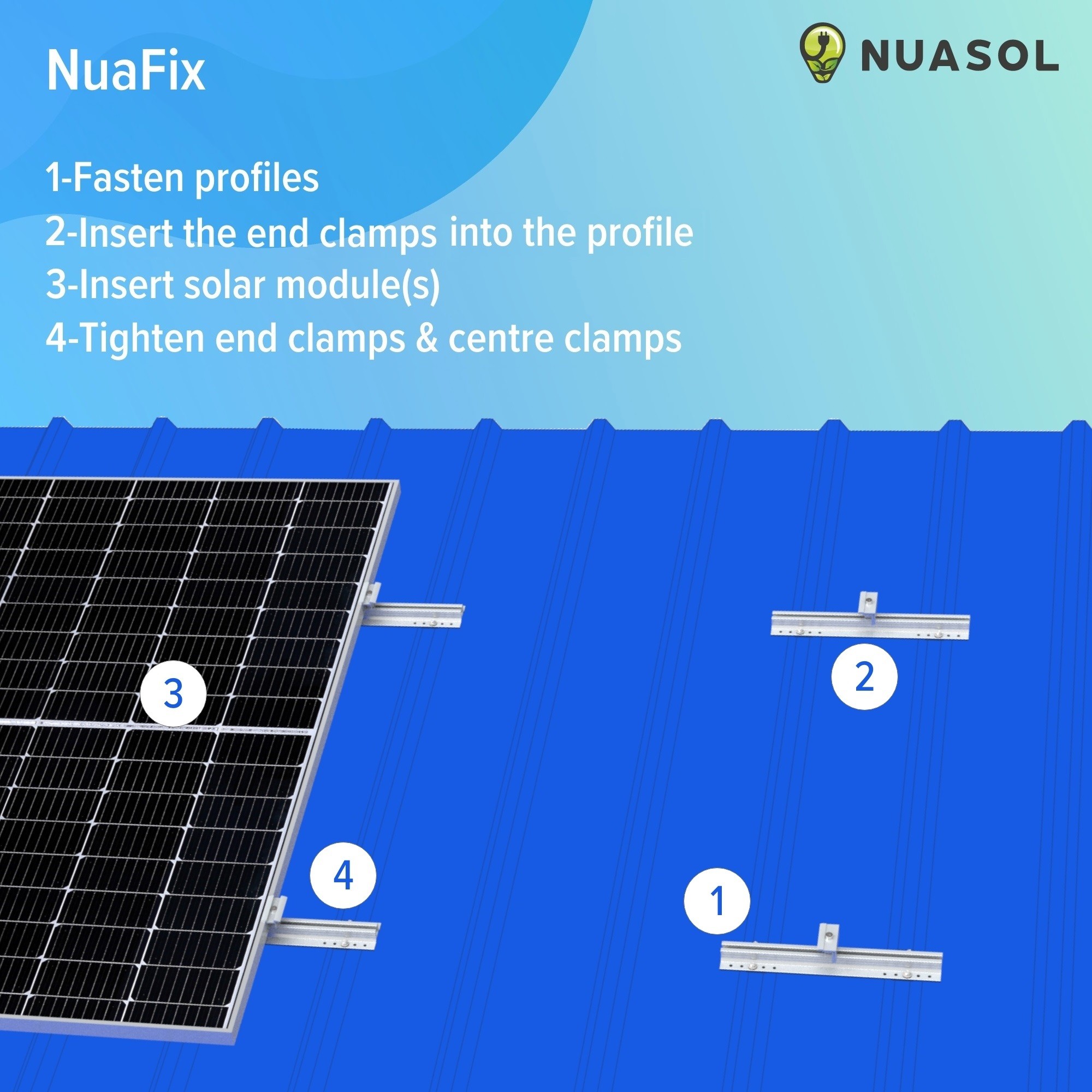

The preparation

1: Attach short profiles
2: Attach end clamps to the ends of the profile
3: Insert solar modules
4: Tighten end clamps

Product Image 2

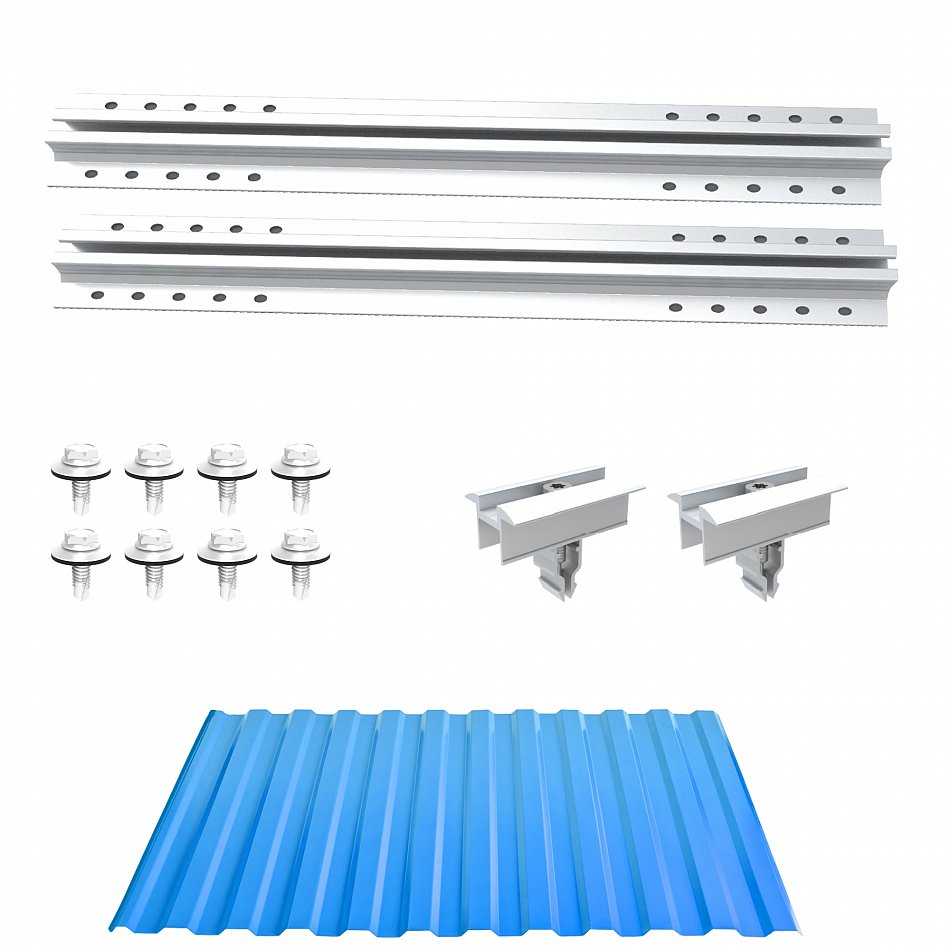

Everything included!

This comprehensive trapezoidal sheet metal roof mounting set for solar modules contains all the components needed to mount a solar module on the sheet metal roof.

Product Image 3

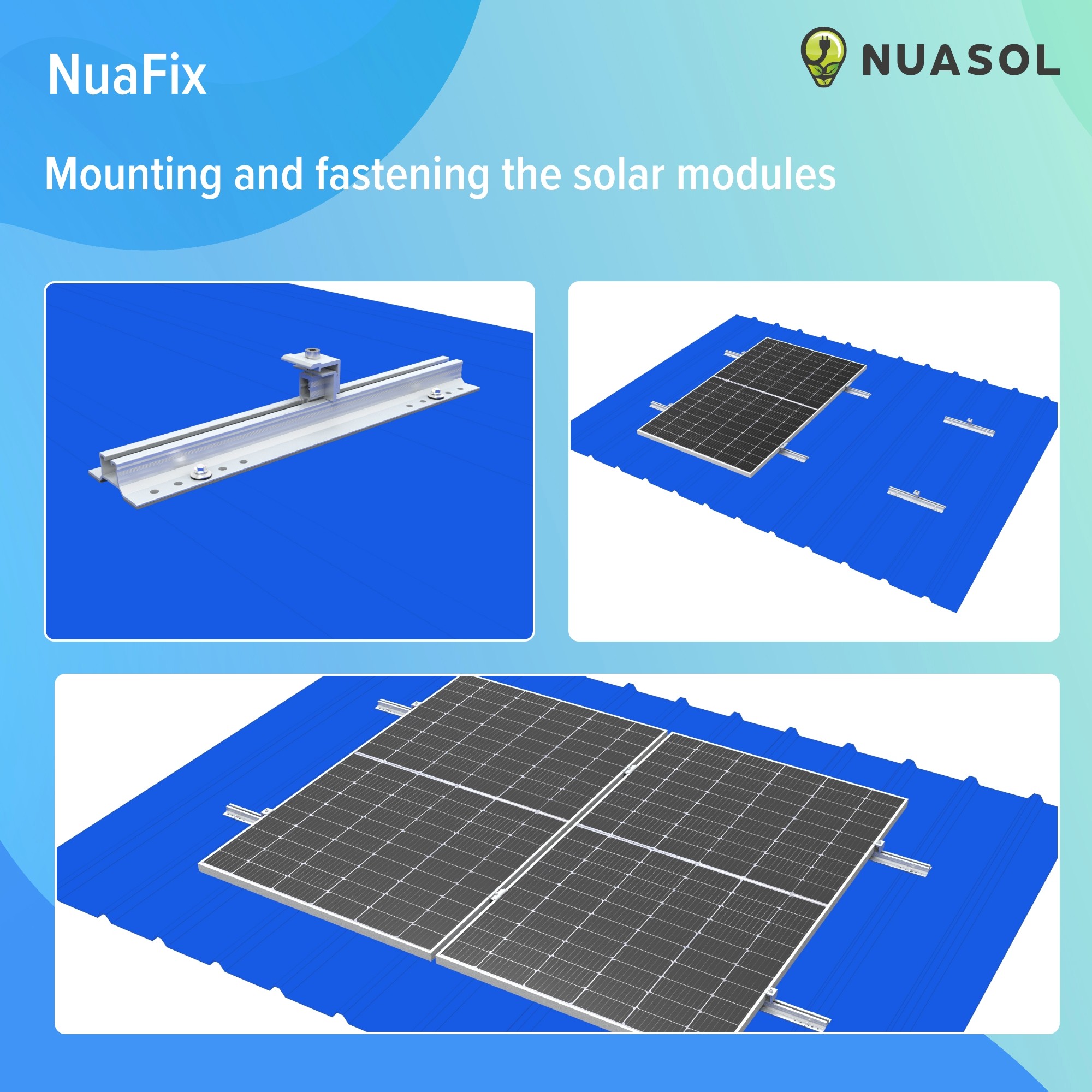

Simple installation

1: Prepare profiles
2: Hook in solar modules
3: Tighten end clamps

Suitable for solar modules with a height of 30 and 35 mm!

Product Image 4

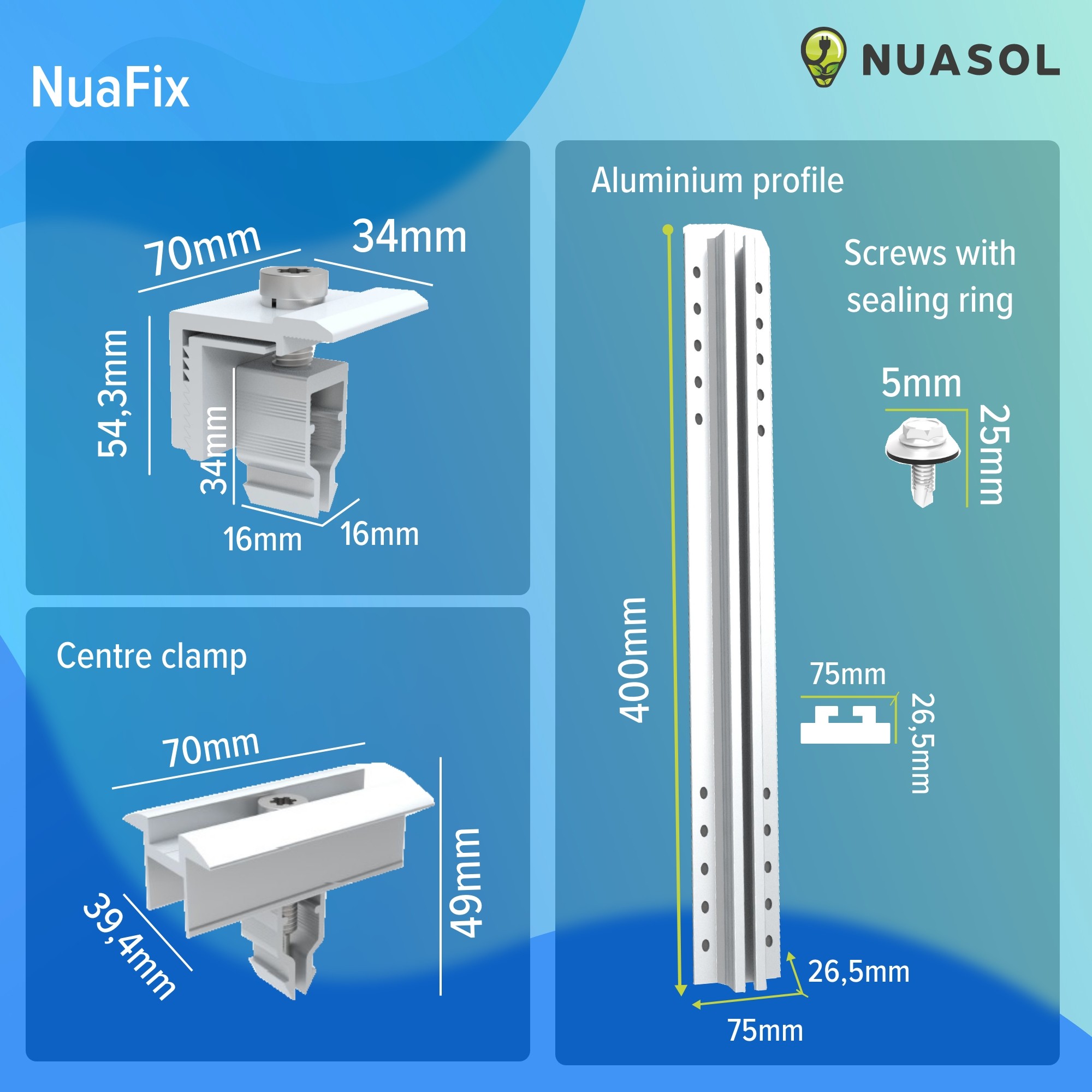

Details

  • Profile dimensions: 400 x 75 x 26.5 mm
  • End clamp dimensions: 70 x 35 x 54.3 mm
  • Centre clamp dimensions: 70 x 39.4 x 49 mm
  • Dimensions of screws: 5.5 x 25

Product Image 5

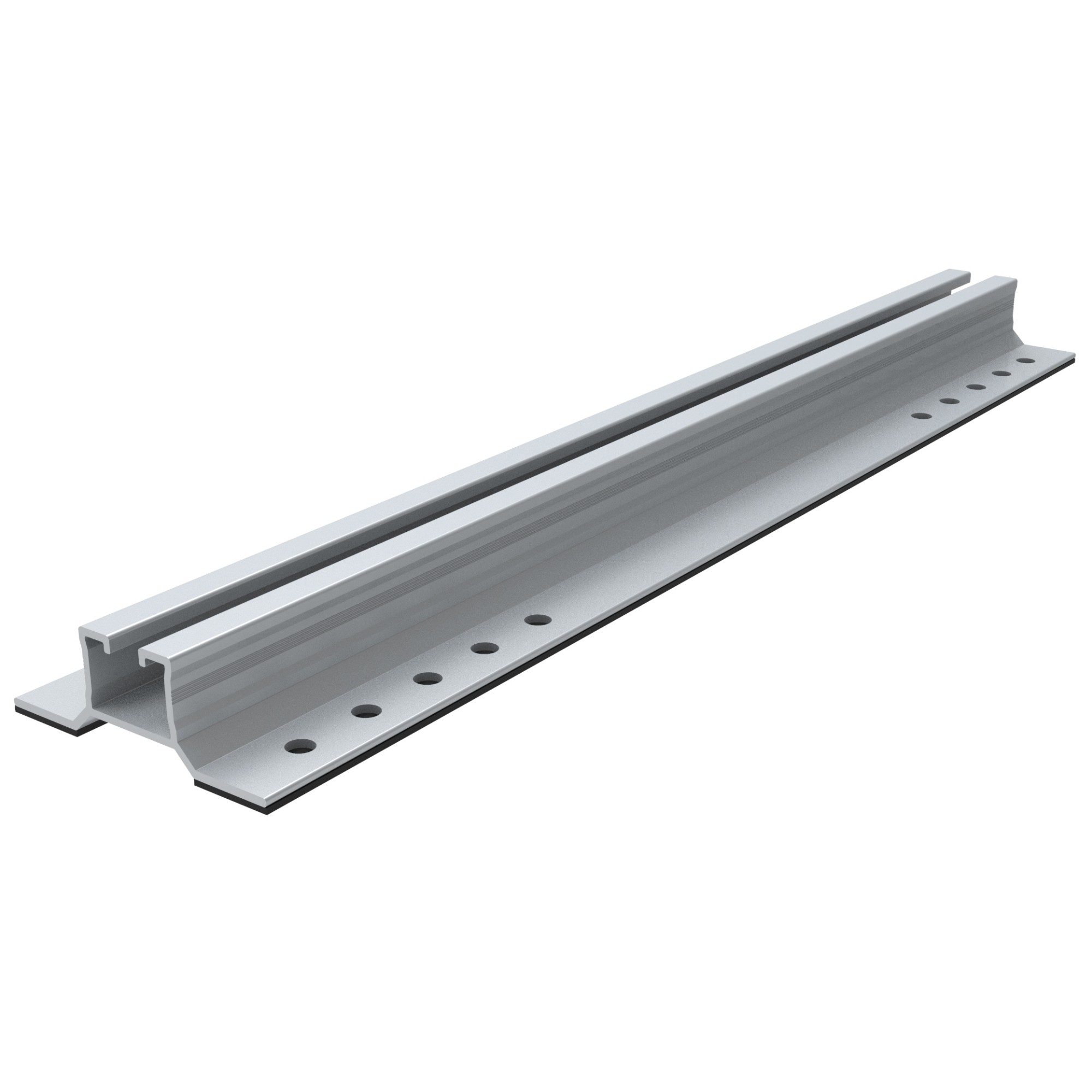

Aluminium profile

The aluminium profile made of high-quality AL6005-T5 impresses with its weather resistance and offers space for a variety of solar panel types. EDPM underlays are located underneath the profile.

Product Image 6

Screw set

You can easily fasten the aluminium profiles to the trapezoidal sheet metal roof using the 24 stainless steel wood screws. The screws have an EDPM seal underneath the head to prevent water from running into the sheet metal roof.

Product Image 7

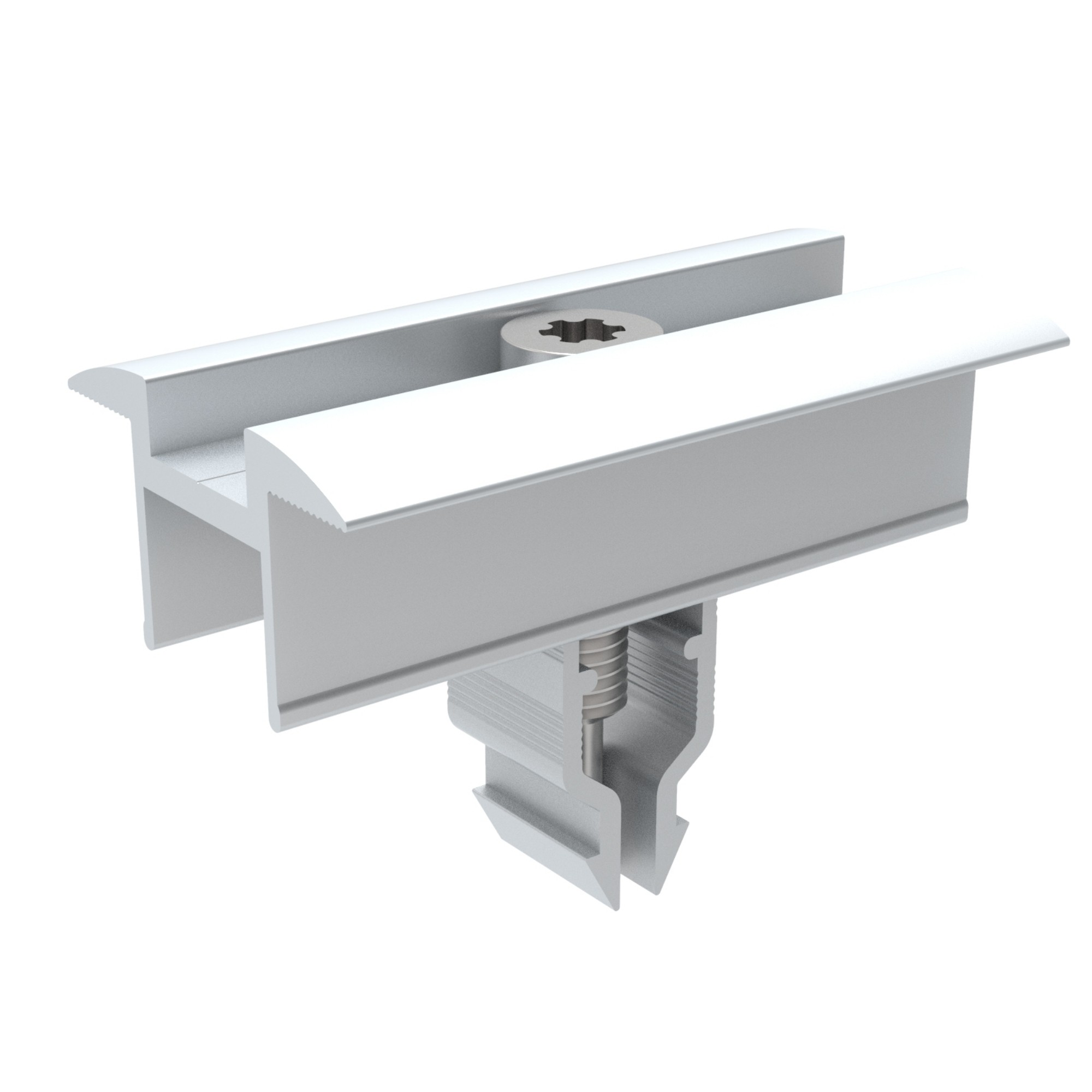

End & centre clamp

The end & middle clamps made of aluminium AL6005-T5 fix the solar module to the aluminium profile. Slide the end & centre clamps into the rail, screw tight, done!

Product Image 7

Practical extension set

Expand your PV system easily with the NuaSol extension set.

SKU
4252023116183
Delivery Scope
  • 6x mounting rail 400 mm
  • 4x end clamps
  • 2x centre clamps
  • 24x wood screws
NONE

MIT DEM KAUF DIESER AUKTION VERSICHERN SIE FOLGENDE ANGABEN: DIE BEDINGUNGEN LAUT §12 ABS. §3 USTG WERDEN ERFÜLLT:

1. ANLAGE UNTER 30 KW PEAK

2. AUF ODER IN DER NÄHE VON PRIVATWOHNUNGEN, PRIVATHÄUSERN, WOHNUNGEN SOWIE ÖFFENTLICHEN UND ANDEREN GEBÄUDEN, DIE FÜR DAS GEMEINWOHL DIENENDE TÄTIGKEITEN GENUTZT WERDEN, GARTENLAUBE, DIE AUCH ZU WOHNZWECKEN GENUTZT WIRD

3. ICH BIN PRIVATPERSON UND BETREIBER DER ANLAGE

4. KEIN GEWERBLICHER WEITERVERKAUF

5. HAFTUNG DES KUNDEN FÜR FALSCHE ANGABEN

6. ALLE ERWORBENEN TEILE WERDEN AUSSCHLIESSLICH IN DER ANLAGE VERBAUT UND SIND WESENTLICHE KOMPONENTEN FÜR DEN BETRIEB DER PV-ANLAGE. WEITERE NACHWEISE ÜBER DEN VERBAU DER ANLAGE KÖNNEN BEI BEDARF VON MIR ERBRACHT WERDEN.

Brand
NuaSol
Model Name
NS-HE-TDM402
Number of Packages
1
Suitable Substrates
Trapezoidal sheet roofing
Dimensions aluminium profile
400 x 75 x 26,5 mm
Dimensions profile end clamp
70 x 35 x 54,3 mm
Dimensions profile centre clamp
70 x 39,4 x 49 mm
Product Family
Roof Mounting Kit
